小型款投影灯调节清晰度

大型款投影灯调节清晰度

大型款静态投影灯更换镜片

    大型款转动投影灯更换镜片



大型款四图切换投影灯更换镜片



一、小型款静态投影灯更换图案片步骤

1.取出固定滑盖螺丝，然后把滑盖向上移动

2.用钳子工具取出图案片插片，然后取出两个固定片螺丝

3.取出胶圈，然后取出图案片

4.安装图案片（图案反面朝上，正面朝下），然后装上胶圈

5.装上固定片并上螺丝拧紧，然后把插片插进灯体里

6.滑下盖板，螺丝孔对准插片位置，然后上螺丝拧紧

二、小型款转动投影灯更换图案片步骤

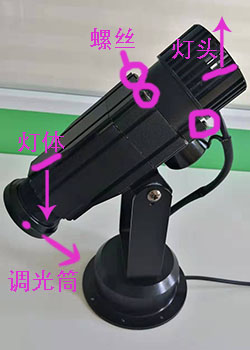

1.把灯体向下压，灯头朝上，取出四颗螺丝,然后轻微用力向上提把灯头与灯体分开

2.用大拇指按住卡簧一侧（防止弹射），用锥子或钳子取出，然后取图案片

3.安装图案片（图案反面朝上，正面朝下），然后装上卡簧

4.把灯头与灯体连接在一起，然后装上四颗螺丝用螺丝刀拧紧

三、大型款投影灯更换图案片步骤

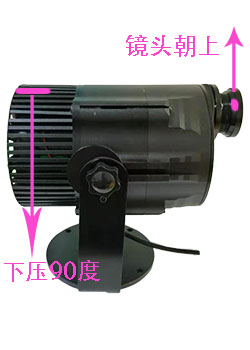

1.用手轻微下压风扇散热部位垂直于灯座，然后拆四颗螺丝

2.轻微用力上提镜头部份，然后平稳摆放在水平的地方

3.用钳子取出卡簧（用手指压住卡簧一侧以防弹射），然后取出胶圈

4.用右手掌托着风扇底部位置，左手贴紧灯体边缘，然后慢慢的把图案片倒出来

5.换图案片（图案反面朝上，正面朝下），调整图案反面正前中心位置对准半圆板块的螺丝

6.安装胶圈，然后装上卡簧

7.把镜头部份安装上去，然后上四颗螺丝拧紧

四、调节清晰度

1. 从包装取出来未调节焦距时投影出来图案是模糊的。

2. 逆时针把镜头慢慢扭出来并观察图案是否越来越清晰，如果是清晰就继续朝此方向慢慢节（切忌：调节镜头时，不要左扭几圈右扭几圈，这样原地踏步的扭来扭去是错误的）。

五、调节光斑大小及计算

1. 出厂时的镜片是靠近图案片的，它的投射光斑属于正常状态。

2. 逆时针扭脱调灯筒(即镜头），然后用锥子对准动镜片边缘的小凹槽，顺时针旋转往图案片靠近时光斑变小；逆时针旋转离图案片远时（最多能移动1cm的距离）光斑变大。

3. 投影距离和光斑大小计算：安装距离÷3.92=光斑大小。
